Velike objekte poput automobila, industrijske opreme ili složenih mehaničkih sklopova često je teško digitalizirati klasičnim 3D skenerima. 3D skener za velike objekte mora imati veliki domet, mogućnost snimanja velikog volumena te visoku točnost i rezoluciju. Današnji sustavi kombiniraju pouzdanu tehnologiju, fleksibilnost ručnog rada i brzo procesiranje podataka kako bi omogućili detaljne 3D modele i kod vrlo velikih dijelova.
U ovom vodiču saznat ćete koje uvjete mora zadovoljiti 3D skener za velike objekte, gdje se najčešće koristi te koja rješenja za skeniranje i obradu podataka nudi i preporučuje TOPOMATIKA, tvrtka koja se više od dvadeset godina bavi preciznim industrijskim 3D mjeriteljstvom.
Što mora imati 3D skener za velike objekte?
Za pouzdanu digitalizaciju velikih dijelova nije dovoljna samo napredna tehnologija. Sustav se mora uklopiti u postojeće radne procese, pri čemu treba uzeti u obzir 5 ključnih čimbenika:
- Mjerno polje i volumen skeniranja: Veliki mjerni volumen ključan je za obuhvat cijelog objekta, dok manji volumen omogućuje veću razlučivost detalja – zato je važno uskladiti pokrivenost i razinu preciznosti prema zahtjevima zadatka.
- Točnost i rezolucija na većim udaljenostima: I pri većoj udaljenosti od objekta skener mora zadržati visoku preciznost i jasnoću detalja.
- Površina i radno okruženje: Tamne ili reflektirajuće površine te promjenjivi uvjeti osvjetljenja predstavljaju izazov. Moderni sustavi to kompenziraju inteligentnim algoritmima.
- Brzina skeniranja i tijek rada: Kod velikih objekata brzina prikupljanja i obrade podataka presudna je za produktivnost.
- Integracija softvera: Potrebna su snažna softverska rješenja za obradu velikih oblaka točaka i njihovo povezivanje s CAD ili CAE sustavima.
Primjene 3D skenera za velike objekte
Kontrola kvalitete velikih struktura
U automobilskoj, zrakoplovnoj i strojarskoj industriji ključno je brzo i pouzdano usporediti stvarno stanje s CAD modelom, čak i na velikim udaljenostima i velikim površinama. Skener mora zadržati točnost kroz cijeli volumen mjerenja.
Obrnuto inženjerstvo velikih komponenti
Kod masivnih ili složenih dijelova važno je obuhvatiti kompletan geometrijski oblik bez gubitka detalja, uz stabilno spajanje podataka i minimalne prekide u radu.
Validacija dizajna i veliki prototipovi

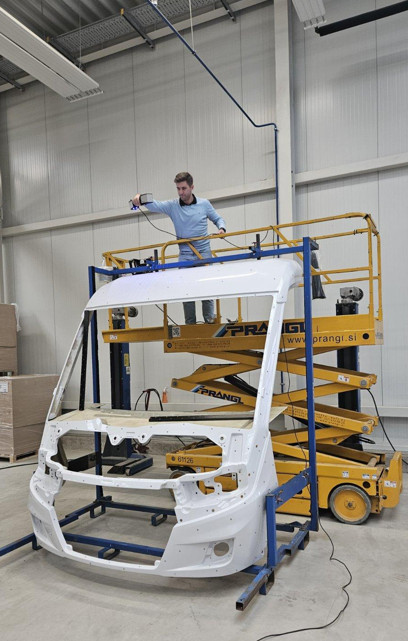

Kod velikih prototipova presudna je kombinacija mobilnosti, brzine i rezolucije. Ručni sustavi poput ZEISS T-SCAN hawk 2 omogućuju skeniranje velikih objekata na terenu, uz visoku preciznost i učinkovitu obradu podataka.
Odabir pravog uređaja
Kvalitetan 3D skener za velike objekte mora objediniti veliki raspon, visoku rezoluciju i brzinu skeniranja uz naprednu softversku podršku. Zbog toga TOPOMATIKA, službeni regionalni zastupnik ZEISS tehnologija, koristi i preporučuje ZEISS T-SCAN hawk 2.
Zašto?

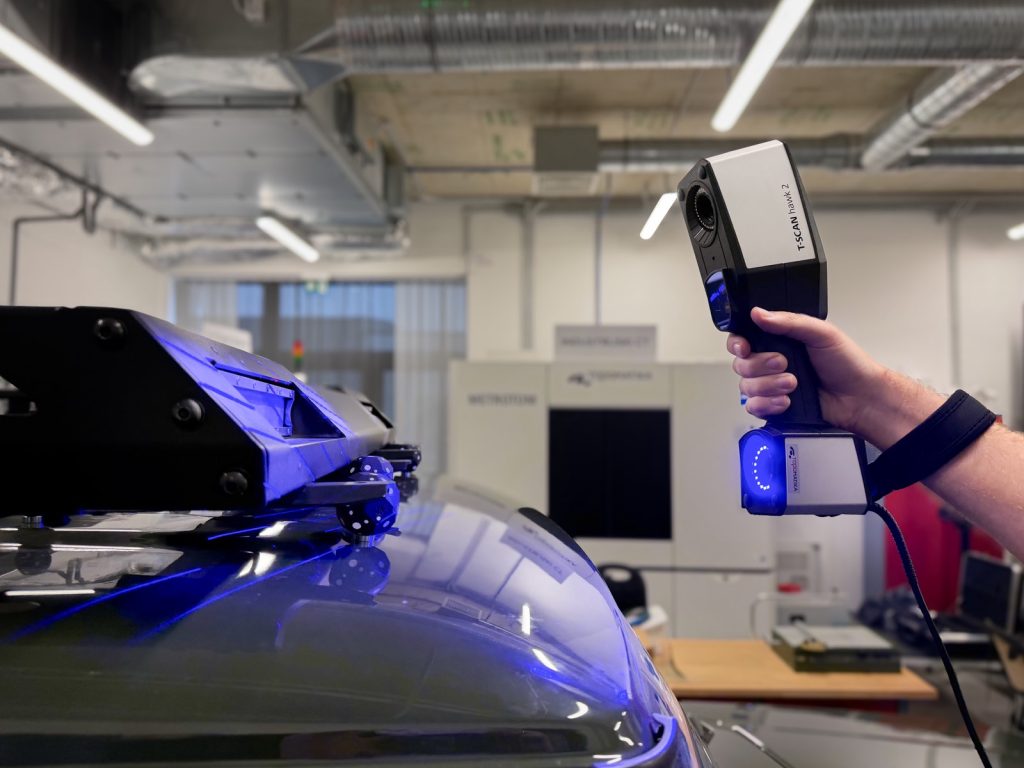

ZEISS T-SCAN hawk 2 je svestrani ručni 3D skener namijenjen mobilnim mjerenjima velikih objekata. Kompaktan dizajn i intuitivno rukovanje čine ga idealnim za terenski rad. I kod velikih struktura ili većih udaljenosti od objekta omogućuje iznimnu točnost i hvatanje finih detalja.
Nova verzija mjeriteljskog softvera ZEISS INSPECT dodatno optimizira rad sa skenerom ZEISS T-SCAN hawk 2, posebno kod velikih i složenih objekata, donoseći:
- Kontinuirani Satellite Mode – osigurava stalno snimanje referentnih točaka bez prekida, što rješava problem gubitka praćenja i nestabilnog spajanja podataka kod velikih dijelova.
- Prošireni mjerni volumen – omogućuje skeniranje većih površina s veće udaljenosti uz manje referentnih točaka, čime se skraćuje priprema i ubrzava cijeli proces.
- Adaptivna rezolucija – automatski prilagođava razinu detalja geometriji dijela, pa nema potrebe za ručnim podešavanjem između velikih ploha i finih elemenata.
- Unaprijeđena poligonizacija – brže i stabilnije pretvara sken u kompletnu mrežu, čime se smanjuje vrijeme od skeniranja do analize.
U praksi to znači brže i jednostavnije skeniranje velikih objekata, uz manje pripreme, stabilnije podatke i učinkovit prijelaz u kontrolu ili daljnju obradu.
Želite provjeriti kako to izgleda na vašim dijelovima? Kontaktirajte nas za besplatno mjerenje vaših dijelova i proizvoda na info@topomatika.hr ili putem naše kontak forme.
