T-SCAN hawk 2

Take it.
Make it.

Alat s kojim možete napraviti gotovo sve:
ZEISS T-SCAN hawk 2

Pogledajte video
CREATOR: gd-jpeg v1.0 (using IJG JPEG v62), quality = 82
Rucni_laserski_skener_T-SCAN-hawk_2

Preciznost iz ruke, koju je razvio i proizveo ZEISS

ZEISS T-SCAN hawk 2 je lagani, prijenosni 3D skener nove generacije koji donosi spoj visoke točnosti i jednostavnog korištenja u svim situacijama. Bez obzira na zadatak koji mu postavite, Hawk 2 je moćan alat koji koristite iz ruke - samo ga uzmite i počnite radit.

jednostavno_mjerenje_s_rucnim_laserskim_3dskenerom_ZEISS_T-SCAN-hawk_2_

Savršena radna udaljenost

Uz pomoć ugrađenog laserskog markera moguće je pratiti i kontrolirati optimalnu radnu udaljenost od objekta koji se skenira kako bi se uvijek osigurali najbolji mogući rezultati.

Rješenje koje se prilagođava vašim radnim procesima

Preuzmite kontrolu – ZEISS T-SCAN hawk 2 je intuitivan za uporabu i lako se prilagođava pokretima vaše ruke.

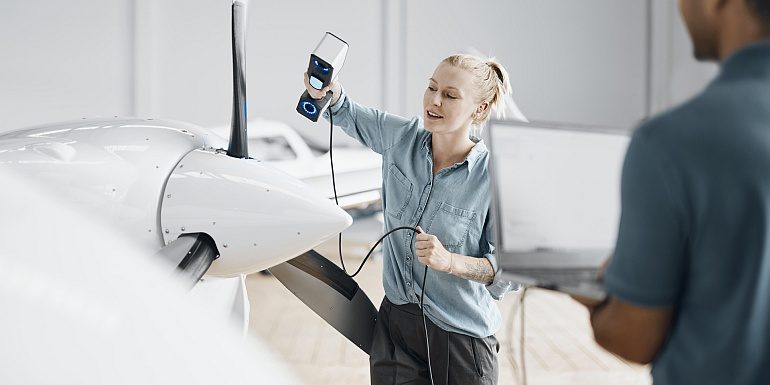

3d-skeniranje-aviona-na-terenu_prijenosni_3d-skener_T-SCAN-hawk_2
T-SCAN-hawk_2_satelitski_nacin_3d_skeniranje_velikih_objekata

Krenite velikim koracima uz novi satelitski način rada

Kad je točnost u pitanju tu nema kompromisa ! T-Scan hawk 2 je prvi prijenosni 3D skener koji uz pomoć novog satelitskog moda skenira objekte od nekoliko metara na optimalnoj udaljenosti. Fotogrametrija s kodiranim markerima odlazi u zaborav !

ZEISS INSPECT – sveobuhvatni softver za 3D inspekciju

ZEISS Inspect Optical 3D mjeriteljski softver sastavni je dio programskog paketa ZEISS Quality Suite te se koristi u radu s T-Scan hawk 2 sustavom. U probnoj verziji ZEISS Inspect softvera možete besplatno uživati 14 dana.

Saznajte više
ZEISS_Inspect_Optical_3D_mjeriteljski_softver

Digitalizacija gdje god je trebate

Idealan za održavanje, popravke i rad na terenu

Kontrola kvalitete tamo gdje je to važno

Značajke

Upravljanje pritiskom na gumb

ZEISS T-Scan hawk 2 ima četiri gumba za izravno pokretanje i upravljanje uređajem tijekom rada - nema potrebe za zasebnim korištenjem softvera na računalu.

T-Scan_Hawk_2_brzo_podesavanje_razlucivosti_i_vidnog_polja

Primjenjiv i na tamnim i sjajnim površinama

Može skenirati predmete od različitih materijala i različitih površina, pružajući 3D mjerne rezultate visoke preciznosti i točnosti.

Započeti je lako

Sa nama početak ne mora biti težak. Carl ZEISS GOM Metrology GmbH je akreditirani laboratorij na području kalibracije mjernih sustava i koordinatnih standarda za optičko mjeriteljstvo. Svaki T-SCAN hawk 2 sustav se dostavlja sa tri standarda duljine i jednim koordinatnim standardom, sljedivim prema DAkkS sustavu.

jednostavan-3d-skener-T-SCAN-hawk_2

Prebacivanje između različitih zadataka

Bilo da se radi o malim dijelovima, sitnim detaljima, velikim objektima ili dubokim utorima, skučenim ili teško dostupnim područjima, uz jednostavno podešavanje razlučivosti i vidnog polja ovaj 3D laserski skener će obaviti svoj posao.

3D-skeniranje_zeljeznickih_vozila_na_pruzi
Rucni_laserski_3D_skener_T-SCAN-hawk_2_kalibracijska_ploca

Dodatna oprema

Sve na dohvat ruke: putni kofer je spreman

Bilo da ga trebate u proizvodnom pogonu ili vani na terenu, 3D laserski skener putuje s vama. U putnom koferu uz laserski skener nalazi se i dodatni alat.

  • T-SCAN hawk 2
  • kalibracijske ploče
  • Hyperscale mjerne motke
  • alat
  • referentne točke
  • kabal za napajanje
dodatna_oprema_hub_za_napajanje_T_SCAN_hawk_2

Ostanite priključeni i uključeni

Praktični hub za napajanje ne zauzima mnogo prostora i povezuje se s vašim senzorom, napajanjem i računalom.

dodatna_oprema_T-SCAN_hawk_2
uklonite_nepotrebno_T_SCAN_hawk_2

Uklonite nepotrebno

Kartice sadrže referentne točke za brzo definiranje i uklanjanje pozadine koja vam nije potrebna.

Primjena u različitim procesima

Održavanje

  • 3D inspekcija udubina, korozije i oštećenja
  • 3D skeniranje i proizvodnja zamjenskih dijelova
  • Unutar mjerne sobe ili na terenu, po teškim i neugodnim uvjetima rada
  • Kontrola istrošenosti

Povratno inženjerstvo

  • Od stvarnih oblika do CAD modela
  • Od arhiviranja alata do kulturne baštine
  • Od najsitnijih detalja pa sve do velikih dijelova

Kontrola kvalitete

  • Usporedba stvarnog uzorka s CAD modelom
  • Funkcionalna analiza dimenzija
  • Inspekcija u proizvodnom pogonu
  • Smanjenje broja iteracija u radnim procesima

Dizajn

  • Digitalizacija složenih oblika
  • Modifikacije dizajna
  • Dizajn i prilagodba interijera
  • 3D vizualizacija

Industrija

  • Automobilska, željeznička i zrakoplovna industrija te
    brodogradnja
  • Industrijska proizvodnja energije, nafte i plina
  • Poljoprivreda, šumarstvo i rudarstvo
  • Teška industrija, proizvodnja kalupa i strojeva
rucno-lasersko-3d-skeniranje-cjevovoda-na-terenu
3d-skener-za-povratno-inzenjerstvo
CREATOR: gd-jpeg v1.0 (using IJG JPEG v62), quality = 82
rucno-3d-mjerenje-auto-dijelova-ZEISS-HAWK_2
3d-skeniranje-aviona-na-terenu_prijenosni_3d-skener_T-SCAN-hawk_2

Tehnički podaci

Skeniranje visokom brzinom

Podržano (višestruki laserski križevi)

Skeniranje dubokih utora

Podržano (jednostruka laserska linija)

Fleksibilna dubinska oštrina

Podržano

Detaljno 3D skeniranje

Podržano

Kalibracija senzora jednom snimkom

Podržano (Hyperscale)

Skeniranje velikih objekata

  Podržano (satelitski mod, bez upotrebe kodiranih točaka)

Karbonske mjerne motke

Certificirane (DAkks / ILAC) (1)

Volumetrijska točnost

0,02 mm + 0,015 mm/m (2)

Klasa lasera (IEC 60825-1: 2014)

Klasa 2M (sigurno za oči)

Masa

< 1 kg

Kabel

10 m (ultra lagan)

Udaljena kontrola procesom

Podržano

Softver

ZEISS Quality Suite / ZEISS INSPECT Optical 3D

(1) D-K-21312-01-00 prema DIN EN ISO/IEC 17025:2018
(2) Acceptance Test temeljen na ISO 10360
